Обратный клапан для сифонов ТП-86.50.С Татполимер (D40/50, выпуск горизонт)

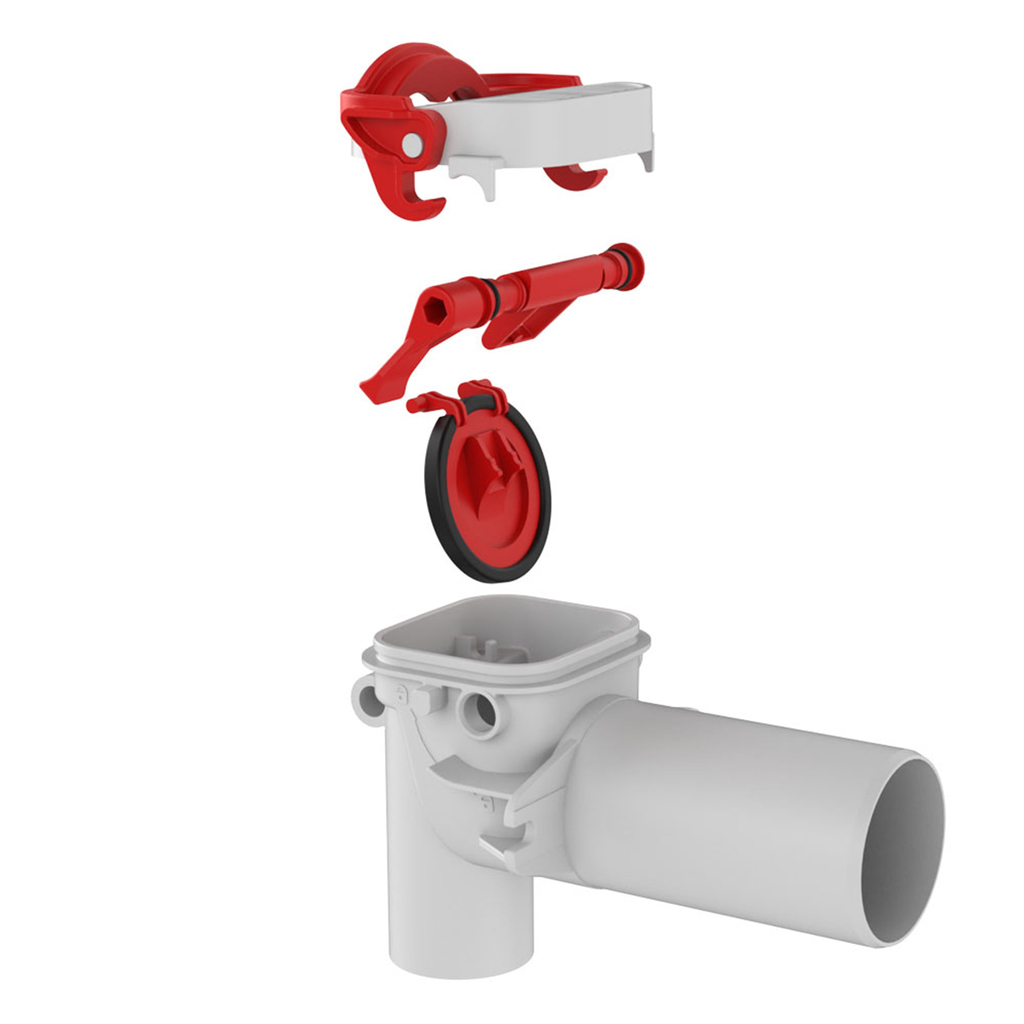

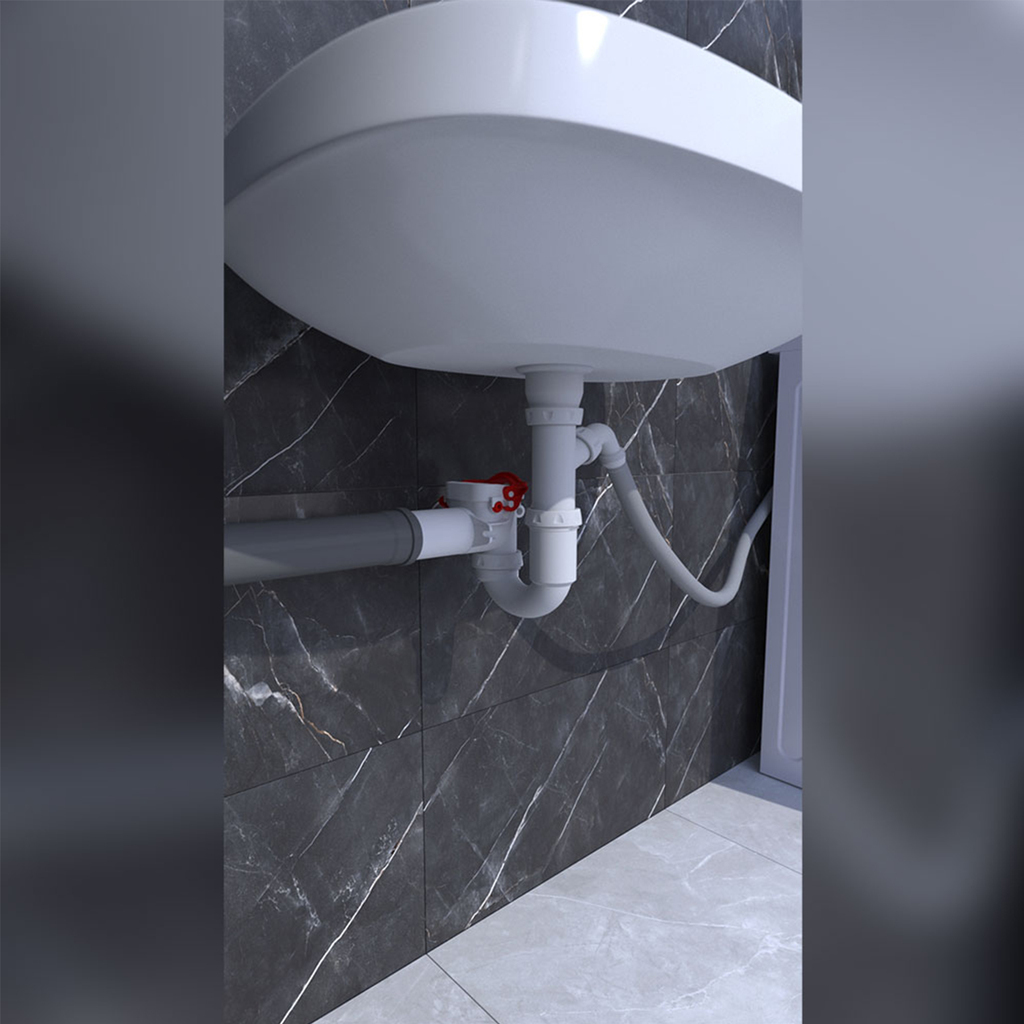

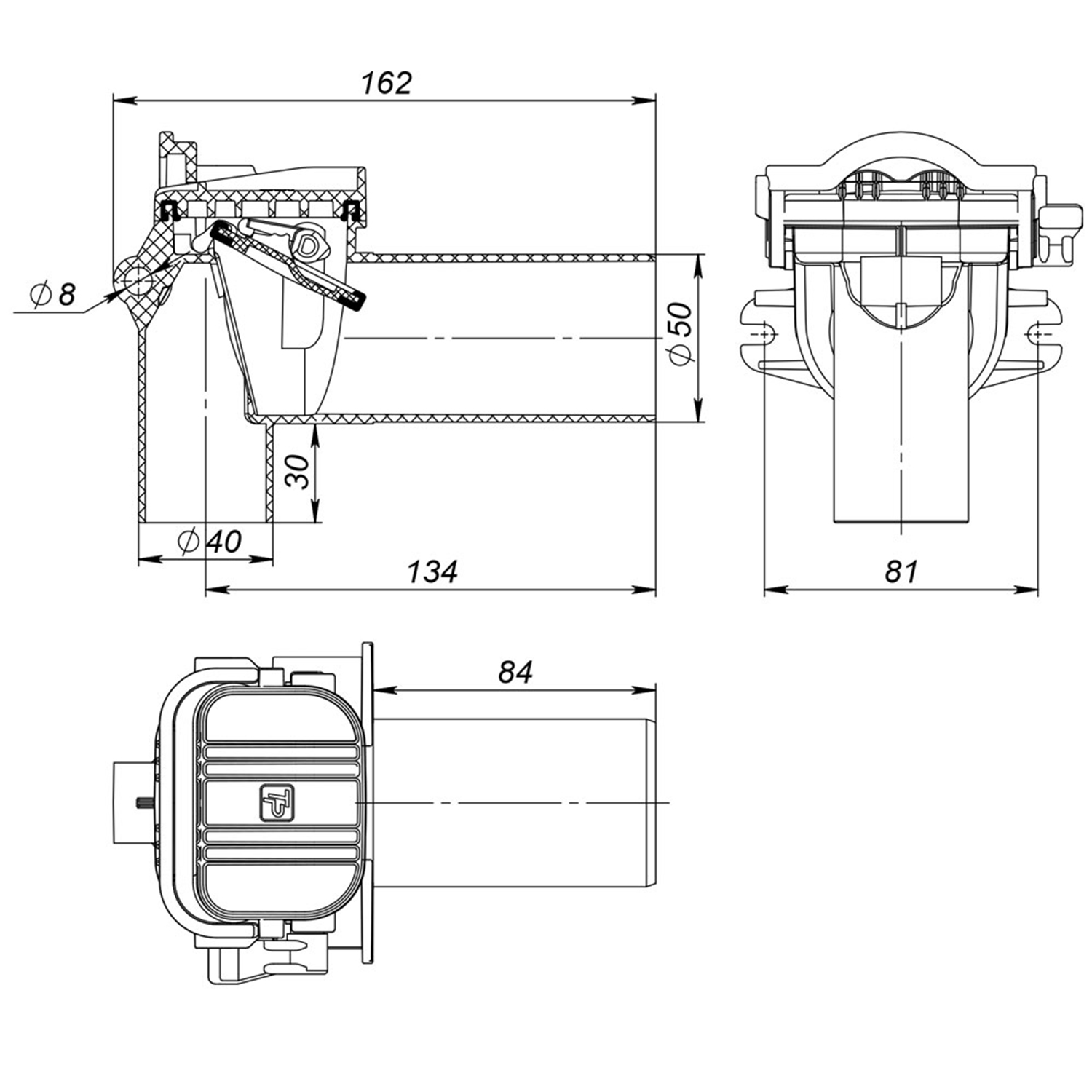

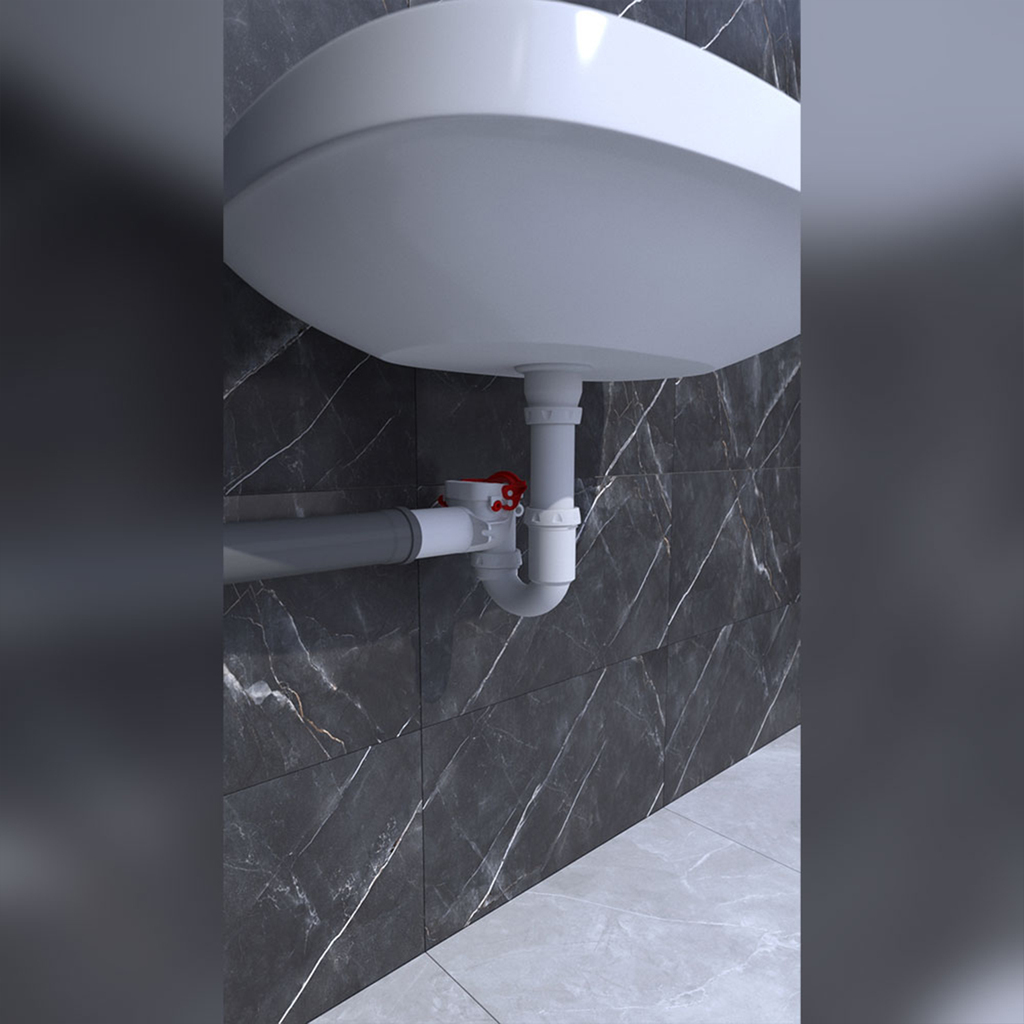

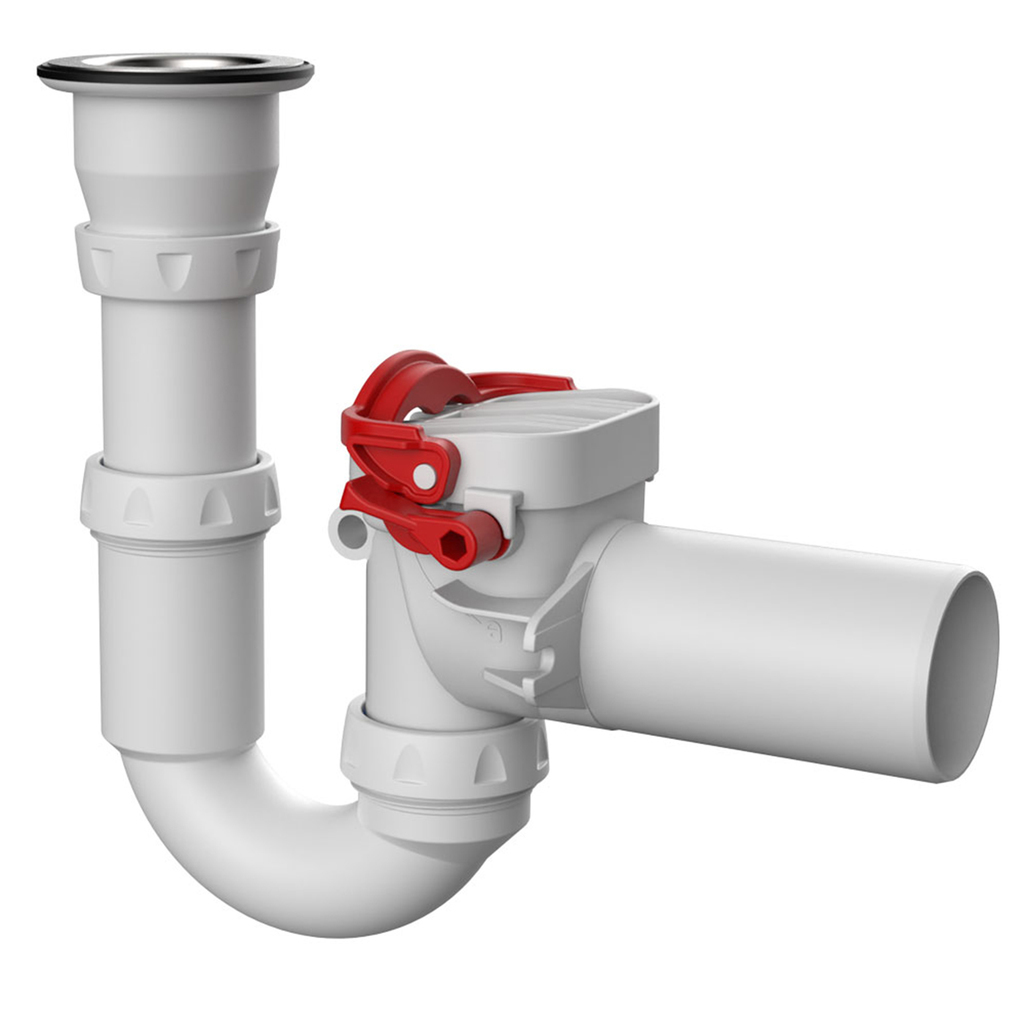

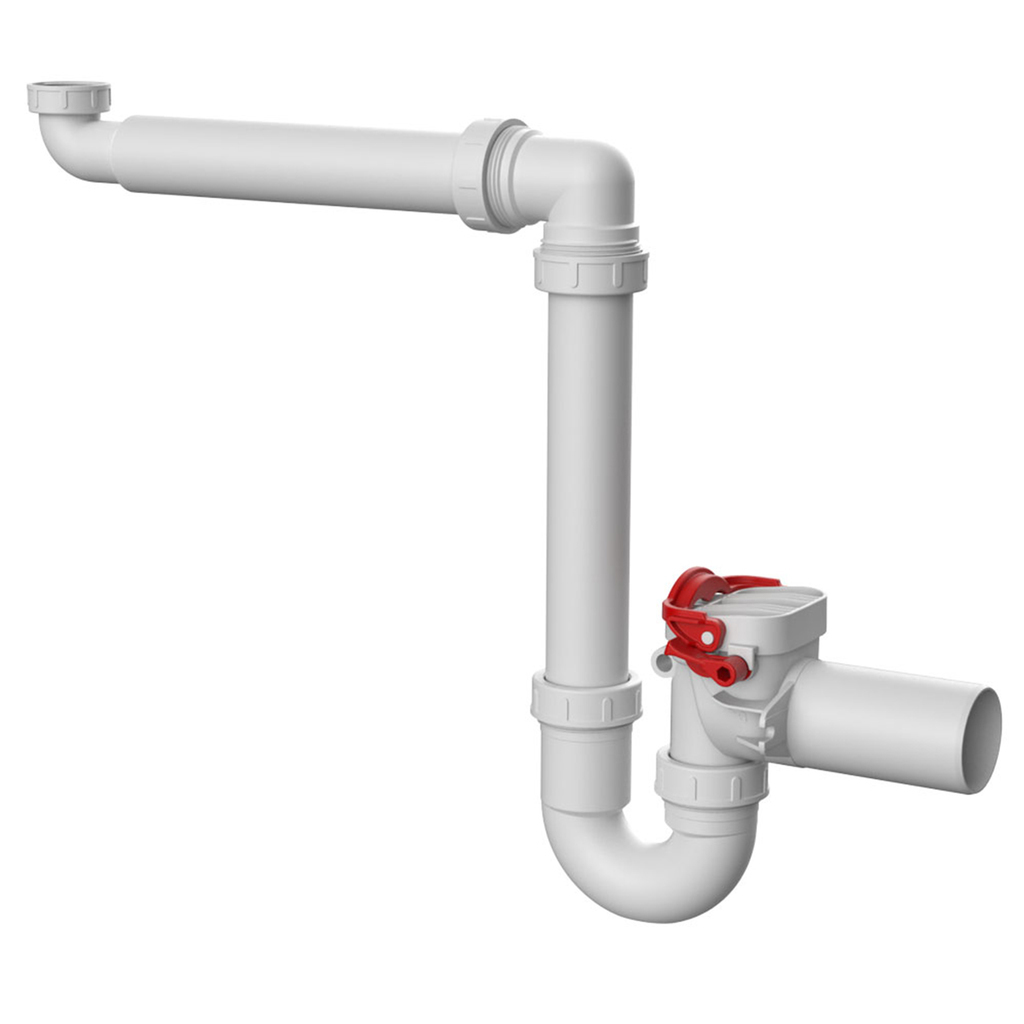

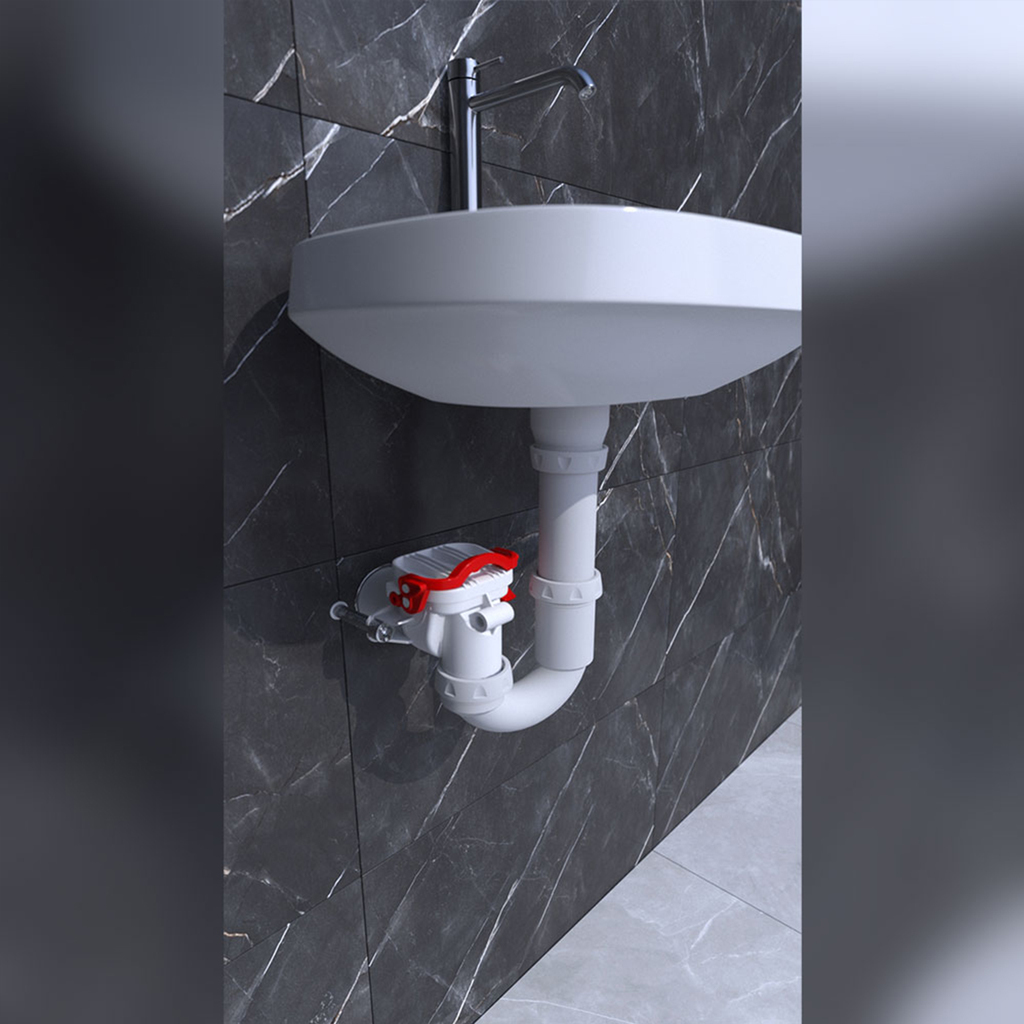

Обратный клапан для сифонов ТП-86.50.С – запорная арматура, используемая в системах внутренней канализации. Применяется совместно с сифоном для раковины. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей, а также служит препятствием для проникновения запахов и насекомых в помещение.Технические характеристики:материал корпуса – полипропилен;макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);входной размер – 40 мм;выходной размер – 50 мм;вес – 128 г;рабочая среда – стоки без фекалий;направление подачи рабочей среды – одностороннее;рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);предельные отклонения габаритных размеров клапанов – ±1 мм;температура окружающего воздуха – от +1°C до +35°C;срок службы – не менее 50 лет.Состав изделия и комплектность. Обратный клапан состоит из:Ручка-фиксатор;Крышка ревизионная;Толкатель положения заслонки;Заслонка с уплотнительным кольцом;Корпус;Большая полуось — ручка положения заслонки;Малая полуось.Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.Устройство и принцип работы.Система запирания обратного клапана представляет собой однокамерный механический затвор с запирающей заслонкой. Под давлением обратного подпора в канализационной сети заслонка автоматически закрывается и, при необходимости, фиксируется в закрытом положении ручным затвором на большой полуоси (см. «Установка заслонки в рабочее положение «ОТКРЫТО», «Установка заслонки в аварийное положение «ЗАКРЫТО»).Обратный клапан (канализационный затвор) ТП-86.50.С устанавливается перед сантехническим прибором или перед группой приборов внутри помещения и предназначен для внутренних бесфекальных сточных вод.Канализационный обратный клапан устанавливается строго горизонтально!Данный канализационный затвор нельзя устанавливать в подвальных или полуподвальных помещениях и в канализационных шахтах и колодцах на улицах, также нельзя пропускать через него ливневые стоки с крыш и фекальные стоки.В зависимости от способа и места установки обратного клапана в процессе эксплуатации при обратном подпоре может возникнуть смещение обратного клапана и произойти потеря герметичности в месте соединения выходного патрубка с канализационной трубой. Для предотвращения этого на корпусе предусмотрено отверстие диаметром 8 мм для крепления обратного клапана к стене.При необходимости ручку заслонки можно переставить зеркально.Последовательность разборки:Поднять ручку-фиксатор в вертикальное положение;Снять крышку с посадочного места, потянув одной рукой за ручку-фиксатор, а второй придерживая корпус;Вынуть большую и малую полуоси из посадочных мест и достать толкатель.Снять заслонку, вытащив ее из пазов в корпусе.Внимание! Если обратный клапан находился в эксплуатации, то промыть все детали большим количеством воды.Последовательность сборки:Все трущиеся поверхности, а также поверхности уплотнителей смазать водостойкой консистентной силиконовой смазкой для монтажа канализационных труб;Заслонку вставить в пазы корпуса;Вставить малую полуось в посадочное место, одеть толкатель и вставить большую полуось;Одеть крышку на корпус и равномерно прижать ее к уплотнителю;Ручкой-фиксатором надежно зафиксировать крышку на корпусе.Техническое обслуживание.Изделие должно эксплуатироваться по назначению. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то под заслонкой может образовываться грязевой буртик, препятствующий полному закрытию заслонки. В зависимости от загруженности канализационной магистрали затвор необходимо периодически промывать большим количеством воды. Обратный клапан нельзя использовать при температурах, неоговоренных в техническом паспорте.
